Table découpe numérique Novex Gunnar

Une solution de découpe de précision parfaitement automatique et flexible, entièrement évolutive. C'est la plateforme GUNNAR NOVEX. Le centre de découpe numérique haut de gamme, à la pointe de la technologie, au design très compact et modulaire, offre une flexibilité maximale en matière de processus et de croissance, basé sur un concept évolutif de machine de découpe et d'outil de découpe. La plate-forme NOVEX est disponible dans différentes tailles de tables et configurations de systèmes, de même qu’elle est extensible et peut être combinée à de nombreux périphériques matériels et logiciels GUNNAR.


SYSTÈME DE DÉCOUPE COMPLET POUR TISSUS SECS, PRÉ-IMPRÉGNÉS ET TISSUS TECHNIQUES

Table découpe numérique Novex Gunnar
Table découpe numérique Novex Gunnar

Points forts du modèle

  • Système de coupe et concept d'outils de coupe hautement modulaires et évolutifs
  • Corps de machine très compact et ergonomique
  • Adaptateur d'outil de coupe simple ou double avec système de changement d'outil rapide facile à utiliser
  • Système de sécurité de l'opérateur basé sur des capteurs sans contact, à l'avant et à l'arrière, à la pointe de la technologie
  • Travaillant principalement avec DXF mais également compatible avec un plus grand nombre d'autres formats de données coupées

Principaux domaines d'application

  • Aérospatial
  • Automobile et transport
  • L'énergie éolienne
  • Applications industrielles
  • Isolation, construction
  • Articles de sport
  • Marin
  • Tapisserie

Principaux types de matériaux

  • Composites de fibres sèches
  • Composés préimprégnés thermoplastiques ou thremoset (résine)
  • UD UniDirectionnel, multiaxial, tissé, non tissé
  • Textile technique, tissu, tapis
  • Mousse, matériau multistructural, matériau revêtu
  • Nid d'abeille

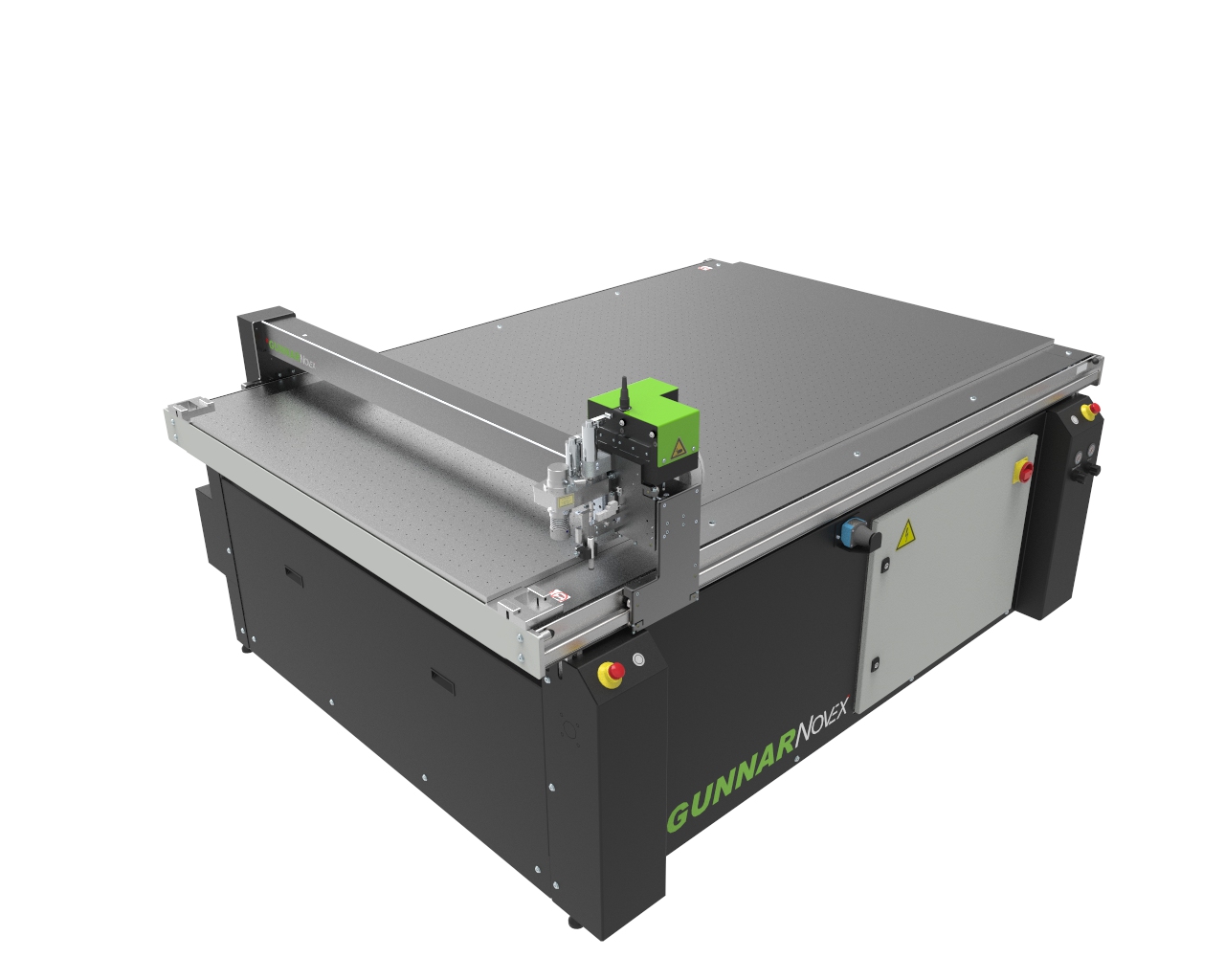

NOVEX® - S

MODÈLE - S

- Système de découpe complet pour  tissus secs, pré-imprégnés et textiles techniques

- Fenêtre de coupe avec système de vide 1.3 x 1.9m

- Pompe soufflante à canal latéral (pompe à vide) Puissance 3.0kW débit air 90m3/h

- Boitier électronique entièrement étanche aux fibres et aux poussières

- Système multi-fonctionnel de changement d'outil base 43 mm

- Système de réglage de la pression de l'outil de coupe

- Pointeur laser pour positionnement de la tête de coupe

- Logiciel de pilotage de coupe « ICOA » inclus

- Données de coupe d'entrée au format DXF (en option, HPGL, Gerber, Lectra…)

- Interface USB et support d’ordinateur à mettre en place par le client

MODÈLE - SC

Option convoyeur intégral [type SC]

- Adapté à la table modèle [S] fenêtre de coupe 1.3 x 1.9m

- Convoyeur pour le transport / l'alimentation automatique des tissus [C]

- Inclue convoyeur court, cylindres d'extrémités, barre de pincement tissus

MODÈLE - SCE

Option table de déchargement avec convoyeur intégral [type SCE]

- Adapté à la table modèle [SC] fenêtre de coupe 1.3 x 1.9m avec convoyeur simple

- Extension de table 1900 mm avec convoyeur pour le déchargement [E]

- Pour une coupe et un déchargement en simultané

NOVEX® - L

MODÈLE - L

- Système de découpe complet pour  tissus secs, pré-imprégnés et textiles techniques

- Fenêtre de coupe avec système de vide 1.8 x 1.9m

- Pompe soufflante à canal latéral (pompe à vide) Puissance 3.0kW débit air 90m3/h

- Boitier électronique entièrement étanche aux fibres et aux poussières

- Système multi-fonctionnel de changement d'outil base 43 mm

- Système de réglage de la pression de l'outil de coupe

- Pointeur laser pour positionnement de la tête de coupe

- Logiciel de pilotage de coupe « ICOA » inclus

- Données de coupe d'entrée au format DXF (en option, HPGL, Gerber, Lectra…)

- Interface USB et support d’ordinateur à mettre en place par le client

MODÈLE - LC

Option convoyeur intégral [type LC]

- Adapté à la table modèle [L] fenêtre de coupe 1.8 x 1.9m

- Convoyeur pour le transport / l'alimentation automatique des tissus [C]

- Inclue convoyeur court, cylindres d'extrémités, barre de pincement tissus

MODÈLE - LCE

Option table de déchargement avec convoyeur intégral [type LCE]

- Adapté à la table modèle [LC] fenêtre de coupe 1.8 x 1.9m avec convoyeur simple

- Extension de table 1900 mm avec convoyeur pour le déchargement [E]

- Pour une coupe et un déchargement en simultané

SYSTÈME DE DÉCOUPE COMPLET POUR TISSUS SECS, PRÉ-IMPRÉGNÉS ET TISSUS TECHNIQUES

COMPOSITES PRODUCTIFS ET FLEXIBLES ET DÉCOUPE DE MATÉRIAU TECHNIQUE AVANCÉ
